派克固美麗SHIELDMESH壓縮網襯料

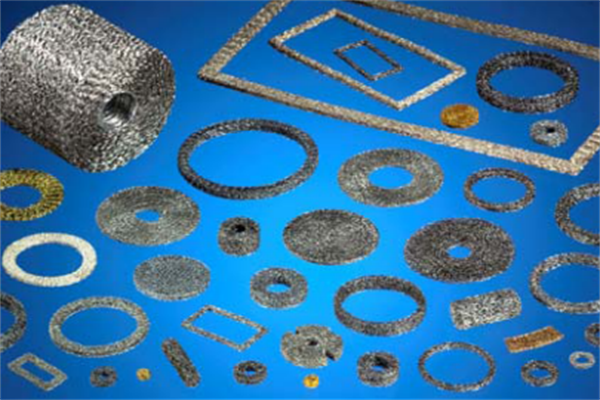

SHIELDMESH 壓縮網EMI襯料是無接頭、圓形或矩形斷面的襯料，它們是用模具壓縮的編織絲網做成各種形狀和回彈能力的襯料。
SHIELDMESH 襯料設計用于要求小圓形或矩形EMI密封的應用場合，例如波導阻塞法蘭、軸類或者小外殼。由于壓縮設定高，不推薦用在配合連接面必須被打開和關閉的使用場合。襯料一般以中等密度供貨，但是密度能夠改變來適應應用場合的需要。
|
派克固美麗 SHIELDMESH壓縮網襯料 SHIELDMESH 壓縮網EMI襯料是無接頭、圓形或矩形斷面的襯料，它們是用模具壓縮的編織絲網做成各種形狀和回彈能力的襯料。 SHIELDMESH 襯料設計用于要求小圓形或矩形EMI密封的應用場合，例如波導阻塞法蘭、軸類或者小外殼。由于壓縮設定高，不推薦用在配合連接面必須被打開和關閉的使用場合。襯料一般以中等密度供貨，但是密度能夠改變來適應應用場合的需要。 |
|
|
01 襯料通過側壁摩擦在緊固螺栓或溝槽中固定就位 |
02 不需要用于材料變形或橫向變位的公差，寬度和材料允許的螺栓孔能夠在襯料壁上構成 |
03 不具備防潮濕或壓力密封能力，對于小斷面的EMI和環境或壓力組合密封，推薦采用導電的彈性體O形圈 |
04 用某些合金制成的SHIELDMESH 襯料能夠使用在溫度高達800 °F（427℃）的場合，而且不改變其良好回彈性能 |
圈料：用戶提交制定線材、內徑、外徑和厚度的圖紙。
矩形襯料:用戶提交制定內側、外壁尺寸、壁厚和厚度的圖紙。
標準墊圈：一些標準件有貨。
定做的襯料：有關訂做襯料設計或材料，請與我們聯系。
表1:
| 公差 | ||
| 尺寸 | 外徑 | 內徑 |
|
<1.00 (<25.4) |
+0.015,-0.000 (+0.38,-0.0) |
+0.000,-0.015 (+0.0,-0.38) |
|
1.01-2.00 (25.7-50.8) |
+0.020,-0.000 (+0.51,-0.0) |
+0.000,-0.020 (+0.0,-0.51) |
|
2.01-3.00 （51.1-76.2） |
+0.025,-0.000 (+0.63,-0.0) |
+0.000,-0.025 (+0.0,-0.63) |
|
3.01-4.00 （76.5-101.6） |
+0.030,-0.000 (+0.76,-0.0) |
+0.000,-0.030 (+0.0,-0.76) |
|
>4.00 (101.6) |
+0.040,-0.000 (+1.02,-0.0) |
+0.000,-0.040 (+0.0,-1.02) |
昆山喬偉新材料有限公司
服務熱線：400-051-8106
公司傳真：0512-57929135
企業郵箱：ksqw@ksqw66.com
咨詢QQ：2879696435
公司地址：江蘇省昆山市張浦鎮南港虹新路28號
采購：派克固美麗SHIELDMESH壓縮網襯料
- *聯系人：
- *手機：
- 公司名稱：
- 郵箱：
- *采購意向：
-
*驗證碼：
跟此產品相關的產品 / Related Products
- 派克固美麗SPRINGMESH高彈力襯料
新的編織絲網技術的優點在于不需要消耗大量的芯料。Chomerics 的新工藝生產的高彈力中空絲網襯料在70%的壓縮下，任具備驚人的復原能力。在80%的壓縮下，壓縮設定小于30%。
SPRINGMESH襯料有圓形的，用作溝槽內的襯料非常理想。它們是用0.004inch（0.10mm）直徑的鍍錫鋼絲編織成空心圓柱網，雙層絲網是優選的設計方案，用于提供最佳的EMI保護和壓縮-變位性能，定做結構也能提供。
典型應用包括用于室外的CATV箱的鑄件外殼、帶外側環境密封件的NEMA箱和工業用箱體。
- 派克固美麗帶彈性體芯的MESH STRIP
帶彈性體芯的MESH STRIP襯料是由雙層絲網圍繞矩形或圓形氯丁橡膠或硅酮芯編織組成的。編織絲網具有導電性用于EMI/EMP屏蔽，而芯料提供良好的可壓縮性和回彈能力。封閉力在50 - 100psi(0.34-0.69MPa)范圍內。
帶彈性體芯的MESH TRIP襯料不能提供壓力密封，但是它能提供對灰塵、雨水、通氣和其他有限的環境條件的密封。
- 派克固美麗POLASHEET/POLASTRIP襯料
POLASHEET和POLASTRIP襯料是EMI屏蔽和氣候密封材料的復合材料。實體或泡沫硅酮均可以指定作為氣候密封。
在POLASHEET襯料中，單獨的monel或鋁絲嵌在硅酮中，并且和配合法蘭表面垂直，提供EMI屏蔽。將絲彎曲提高回彈力，帶有高粘度壓敏粘合劑背襯的實體硅酮POLASHEET 襯料有貨。
在POLASTRIP襯料中，EMI屏蔽是由monel或鋁編織絲網嵌在硅酮中來提供的。POLASTRIP襯料以板料形式供貨，定做的襯料能夠很容易地從上面切下。甚至復雜的襯料能夠用便宜的刀模切下，而且定做的襯料能夠在工廠加工成客戶指定的規格尺寸。POLASTRIP襯料以條的形式供貨，或者由條來加工成定做的襯料。對于總尺寸小于4.5in.(114mm)的襯料，推薦采用模切板而不用條來拼接。
