派克固美麗帶彈性體芯的MESH STRIP

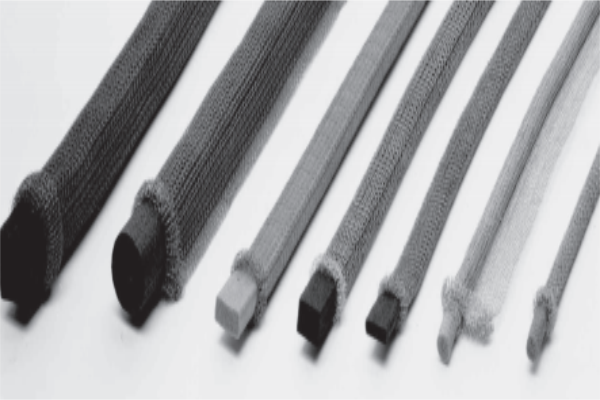

帶彈性體芯的MESH STRIP襯料是由雙層絲網圍繞矩形或圓形氯丁橡膠或硅酮芯編織組成的。編織絲網具有導電性用于EMI/EMP屏蔽，而芯料提供良好的可壓縮性和回彈能力。封閉力在50 - 100psi(0.34-0.69MPa)范圍內。
帶彈性體芯的MESH TRIP襯料不能提供壓力密封，但是它能提供對灰塵、雨水、通氣和其他有限的環境條件的密封。
|
派克固美麗 帶彈性體芯的MESH STRIP 帶彈性體芯的MESH STRIP襯料標準的絲材料是Monel （一種鎳銅合金）和Ferrex （鍍錫、包銅鋼）。其他金屬和合金（例如鋁網）也適用。Monel用得最多，因?yàn)樗哂辛己玫臅r(shí)效性能、拉伸強度和彈簧般的質量。Ferrex 提供最好的屏蔽性能，特別是在H-場中，但是耐腐蝕性能有限。 標準的芯料包括氯丁橡膠泡沫（MIL-R-6130,類型II）中空實體氯丁橡膠（MIL-R-6855，等級II）,閉孔硅酮泡沫（AMS-3195）和固體硅酮中空管（ZZ-R-765，等級2B）。 除了所列的標準配置，幾乎任何一種彈性體芯斷面都能夠生產，包括UL94V-0確定的芯料。 |
|
根據列在表2-6中的物料編號和需要的規定總長來訂貨，襯料一般以連續長度的卷材來供貨。
注意：彈性體芯的MESH STRIP襯料不便于連接成不可分的襯墊。出于這個原因，襯料應當在工廠加工成定做的規格尺寸。
裝配式的襯料——通過表2-6中的物料編號來確定材料。提供所需要襯料尺寸的草圖，如果可能，包括屏蔽/密封應用的簡要說明。
如果需要進一步的設計幫助，請與我們的客服聯系。
表1：帶彈性體芯的MESH STRIP襯料的公差
|
帶彈性體芯的MESH STRIP襯料的公差 |
||
|
矩形彈性體inches (mm) |
||
|
＜ 0.125 (3.18) |
+0.031 |
(0.79) |
|
＞ 0.125 (3.18)~ 0.375 (9.53) |
±0.031 |
(0.79) |
|
＞ 0.375 (9.53) ~ 0.750 (19.05) |
±0.062 |
(1.57) |
|
圓形彈性體 inches (mm) |
||
|
＜ 0.500 (1.27) dia. |
±0.031 |
(0.79) |
|
＞ 0.500 (1.27) dia. |
±0.047 |
(1.19) |
|
總寬，單圓帶飛邊 inches (mm) |
||
|
＜ 1.00 (25.40) |
±0.062 |
(1.57) |
|
＞1.00 (25.40) |
±0.120 |
(3.05) |
表2：矩形斷面/泡沫芯
|
|
|||||
|
高* |
寬* |
物料編號 |
|||
|
|
|
氯丁橡膠泡沫 |
硅酮泡沫 |
||
|
|
|
Monel |
Ferrex |
Monel |
Ferrex |
|
0.125 (3.18) |
0.125 (3.18) |
01-0401-1845 |
01-0404-1845 |
01-0501-0319 |
01-0504-0319 |
|
0.188 (4.78) |
0.188 (4.78) |
01-0401-1848 |
01-0404-1848 |
01-0501-1854 |
01-0504-1854 |
|
0.250 (6.35) |
0.250 (6.35) |
01-0401-1564 |
01-0404-1564 |
01-0501-1855 |
01-0504-1855 |
|
0.375 (9.53) |
0.500 (12.70) |
01-0401-0328 |
01-0404-0328 |
01-0501-1858 |
01-0504-1858 |
|
0.500 (12.70) |
0.500 (12.70) |
01-0401-1851 |
01-0404-1851 |
01-0501-1860 |
01-0504-1860 |
|
|
||||
|
直徑* |
物料編號 |
|||
|
|
氯丁橡膠泡沫 |
硅酮泡沫 |
||
|
|
Monel |
Ferrex |
Monel |
Ferrex |
|
0.062 (1.57) |
01-0401-1890** |
01-0404-1890** |
01-0501-1890** |
01-0504-1890** |
|
0.125 (3.18) |
01-0401-0541 |
01-0404-0541 |
01-0501-1891 |
01-0504-1891 |
|
0.188 (4.78) |
01-0401-0571 |
01-0404-0571 |
01-0501-1892 |
01-0504-1892 |
|
0.250 (6.35) |
01-0401-0627 |
01-0404-0627 |
01-0501-1893 |
01-0504-1893 |
|
0.312 (7.92) |
01-0401-0626 |
01-0404-0626 |
01-0501-1894 |
01-0504-1894 |
|
0.375 (9.53) |
01-0401-1886 |
01-0404-1886 |
01-0501-1895 |
01-0504-1895 |
|
0.437 (11.11) |
01-0401-0747 |
01-0404-0747 |
01-0501-1896 |
01-0504-1896 |
|
0.500 (12.70) |
01-0401-0845 |
01-0404-0845 |
01-0501-1897 |
01-0504-1897 |
|
0.750 (19.05) |
01-0401-0845 |
01-0404-0845 |
01-0501-1898 |
01-0504-1898 |
|
|
|||||
|
直徑* |
總寬* |
物料編號 |
|||
|
|
|
氯丁橡膠泡沫 |
硅酮泡沫 |
||
|
|
|
Monel |
Ferrex |
Monel |
Ferrex |
|
0.125 (3.18) |
0.500 (12.70) |
01-0401-1862 |
01-0404-1862 |
01-0501-0690 |
01-0504-0690 |
|
0.188 (4.78) |
0.500 (12.70) 0.625 (15.88) 0.750 (19.05) |
01-0401-0630 |
01-0404-0630 |
01-0501-1879 |
01-0504-1879 |
|
0.250 (6.35) 0.250 (6.35) 0.250 (6.35) |
0.625 (15.88) 0.750 (19.05) 1.000 (25.40) |
01-0401-0819 |
01-0404-0819 01-0404-1867 01-0404-1868 |
01-0501-1882 |
01-0504-1882 |
|
0.500 (12.70) |
1.000 (25.40) |
01-0401-1869 |
01-0404-1869 |
01-0501-1885 |
01-0504-1885 |
|
0.625 (15.88) |
1.375 (34.93) |
01-0401-1870 |
01-0404-1870 |
01-0501-0734 |
01-0504-0734 |
|
|
||
|
直徑* |
物料編號 |
|
|
|
Monel |
Ferrex |
|
0.188 (4.78) |
01-0501-6044 |
01-0501-6044 |
|
0.250 (6.35) |
01-0501-6045 |
01-0501-6045 |
|
0.375 (9.53) |
01-0501-6112 |
01-0501-6112 |
|
0.500 (12.50) |
01-0501-6115 |
01-0501-6115 |
|
|
|||
|
直徑* |
總寬 |
物料編號 |
|
|
|
|
Monel |
Ferrex |
|
0.188 (4.78) |
0.500 (12.50) |
01-0501-6105 |
01-0501-6105 |
|
0.250 (6.35) |
0.625 (15.88) |
01-0501-6110 |
01-0501-6110 |
|
0.375 (9.53) |
0.750 (19.05) |
01-0501-6113 |
01-0501-6113 |
|
0.500 (12.50) |
1.000 (25.40) |
01-0501-6114 |
01-0501-6114 |
