派克固美麗METALASTIC & PORCUPINE METALASTIC襯料

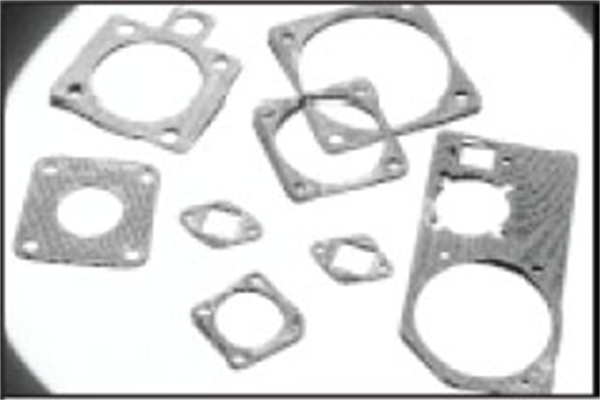

Chomerics 的METALASTIC襯料是一種薄片形式的EMI和壓力密封的復合材料。屏蔽由編織的鋁網提供，壓力密封由浸透在網中的氯丁橡膠或硅酮彈性體來實現。

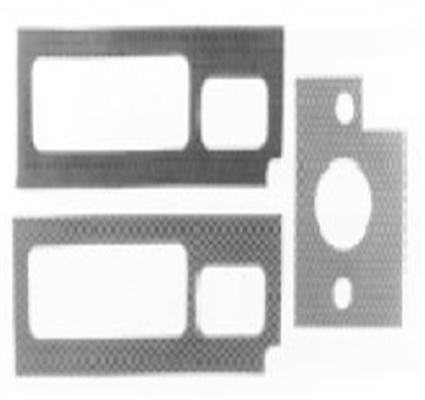

PORCUPINE METALASTIC材料通過其非常均勻的厚度來獲得優良的壓縮性。多孔的monel在每平方英寸表面上提供幾十個接觸點，保證中等的屏蔽效果。有兩種形式：帶壓力密封的EMI屏蔽和僅有EMI屏蔽。屏蔽由緊湊的多孔monel 箔來提供。對于屏蔽和壓力密封的復合材料，多孔的monel填充了硅酮彈性體。
|
派克固美麗METALASTIC & PORCUPINE METALASTIC襯料 Chomerics 的METALASTIC襯料是一種薄片形式的EMI和壓力密封的復合材料。屏蔽由編織的鋁網提供，壓力密封由浸透在網中的氯丁橡膠或硅酮彈性體來實現。METALASTIC襯料僅使用在連接不平度小于0.002in.（0.05mm）和/或空間極其有限的應用場合。材料能很容易地切成復雜形狀的墊料，并且獲得0.016in.（0.40mm）的最小額定厚度。這些襯料在接合處打開后不再使用。 PORCUPINE METALASTIC材料通過其非常均勻的厚度來獲得優良的壓縮性。多孔的monel在每平方英寸表面上提供幾十個接觸點，保證中等的屏蔽效果。有兩種形式：帶壓力密封的EMI屏蔽和僅有EMI屏蔽。屏蔽由緊湊的多孔monel 箔來提供。對于屏蔽和壓力密封的復合材料，多孔的monel填充了硅酮彈性體。PORCUPINE METALASTIC襯料用在連接不平度小于0.003in.(0.008mm)和襯料必須小于4*6in.（102*152mm）的使用場合。這些襯料在接合處打開后不再使用。 |
|
板料：通過由表2或表4得到的物料編號訂貨。所有METALASTIC板是8.0in.（20.32cm）寬，PORCUPINE METALASTIC板是12in.（30.4cm）寬，兩種材料均以連續長度供貨。
訂做的模切襯料：通過編號從表中確定材料，并且提供圖紙。對于超過標準寬度的襯料，推薦用斜角接頭或楔形接頭。
需要進一步協助，請與我們的客服聯系。

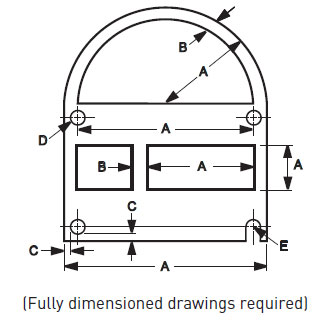

圖1：METALASTIC and PORCUPINE METALASTIC 模切襯料的尺寸
表1：PORCUPINE METALASTIC襯料公差
|
PORCUPINE METALASTIC襯料公差 |
|
|
尺寸 |
公差 |
|
A 0-4.00(0-102) 大于4.00（大于102） |
±0.015（0.38） ±0.03（0.76） |
|
B MIN.寬 |
0.125（3.18） |
|
C MIN.壁厚 |
0.080（2.03） |
|
D MIN.直徑 |
0.080（2.03） |
|
E 槽 |
如果最小壁厚C不適應，孔應當改成槽 |
表2：METALASTIC板料
|
METALASTIC板料 |
|||
|
厚度 |
寬 |
彈性體 |
物料編號 |
|
0.016±0.004 （0.40±0.10） |
8.00+0.25 -0.00 （203+6.35 -0.00） |
硅酮 |
04-0502 |
|
0.020±0.004 （0.51±0.10） |
氯丁橡膠 |
04-0202 |
|
|
0.020±0.004 （0.51±0.10） |
硅酮 |
04-0102 |
|
|
PORCUPINE METALASTIC襯料公差 |
|
|
尺寸 |
公差 |
|
A 0-4.00(0-102) 大于4.00（大于102） |
±0.015（0.38） ±0.03（0.76） |
|
B MIN.寬 |
0.140（3.56） |
|
C MIN.壁厚 |
0.090（2.28） |
|
D MIN.孔直徑 |
0.060（1.52） |
|
E 槽 |
如果最小壁厚C不適應，孔應當改成槽 |
|
PORCUPINE METALASTIC板料 |
||||
|
厚度 |
材料 |
填充物 |
寬 |
物料編號 |
|
0.020±0.004 （0.51±0.10） |
Monel |
否 |
12.0±0.25 （305±6.35） |
08-0601 |
|
0.020±0.004 （0.51±0.10） |
Monel |
是 |
12.0±0.25 （305±6.35） |
08-0201 |
|
0.030±0.004 （0.76±0.10） |
Monel |
否 |
12.0±0.25 （305±6.35） |
08-0501 |
|
0.030±0.004 （0.76±0.10） |
Monel |
是 |
12.0±0.25 （305±6.35） |
08-0101 |
