派克固美麗MESH STRIP 全金屬襯料

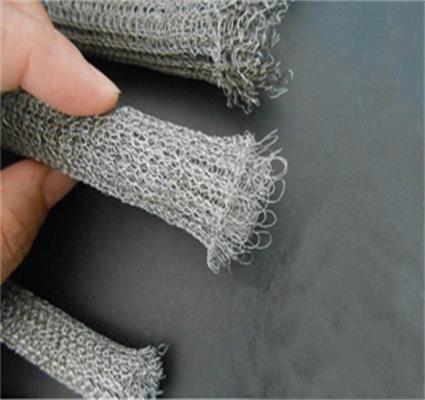

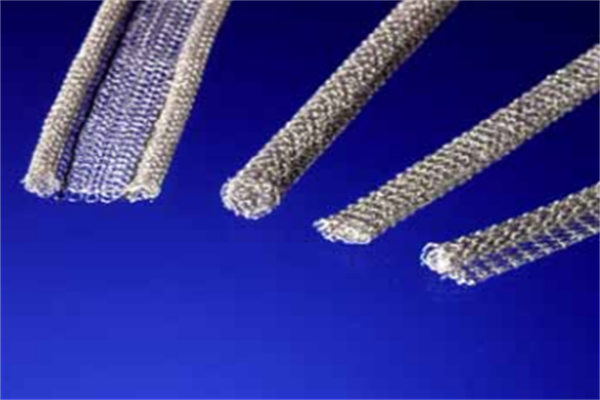

MESH STRIP襯料是可壓縮的全金屬EMI/EMP絲織成矩形或圓形斷面。編織絲構成許多彈簧狀連結環，使襯料有很好的彈性。標準的MESH STRIP襯料是用Monel（一種鎳銅合金）或Ferrex（鍍錫、包銅鋼）絲編織而成的。
全金屬M(fèi)ESH STRIP襯料不能提供壓力或氣候密封，而且不推薦用作小于2in.(50.8mm)×2in.(50.8mm)或直徑小于3in.(76.2mm)的連接襯料。
Chomerics也提供SPRING MESH襯料，特殊金屬彈簧絲編織的網條，中空管形狀，70-80％壓縮-變位特性。其他的金屬和合金（例如鋁網）也可以用。
|
派克固美麗 MESH STRIP 全金屬襯料 MESH STRIP襯料是可壓縮的全金屬EMI/EMP絲織成矩形或圓形斷面。編織絲構成許多彈簧狀連結環，使襯料有很好的彈性。標準的MESH STRIP襯料是用Monel（一種鎳銅合金）或Ferrex（鍍錫、包銅鋼）絲編織而成的。 全金屬M(fèi)ESH STRIP襯料不能提供壓力或氣候密封，而且不推薦用作小于2in.(50.8mm)×2in.(50.8mm)或直徑小于3in.(76.2mm)的連接襯料。 Chomerics也提供SPRING MESH襯料，特殊金屬彈簧絲編織的網條，中空管形狀，70-80％壓縮-變位特性。其他的金屬和合金（例如鋁網）也可以用。 |
|
|
|
|
√MESH STRIP襯料具有良好的彈性、導電性和屏蔽效能高、耐壓性好、防潮氣、壽命長等特點。 √Monel材料用得最多，因?yàn)樗哂辛己玫臅r(shí)效性能、拉伸強度和彈簧般的質量。 √Ferrex提供最好的屏蔽性能，特別是在H-場中，但是耐腐蝕性能有限。 √圓斷面襯料供貨時連同飛邊，飛邊簡化了用鉚接、點焊或合適的結構粘合劑連接的安裝工作。 √矩形和圓形MESH STRIP襯料能夠通過側壁摩擦固定在溝槽或縫隙內。 |
MESH STRIP襯料以連續長度的卷材供貨，或者能夠做成現用的，整體裝配式的襯料。
標準的MESH STRIP——通過列在表2-5中的物料編號和要求的規定總長來訂貨。
裝配式的MESH STRIP趁坯料——通過列在表2-5中的物料編號來規定材料，提交所需要襯料的形狀和尺寸的圖紙。裝配式襯料的公差如下：0—4.9in.±0.03in.(0—125mm±0.76mm);5.0—10.0in.±0.06in.(127—254mm±1.52mm);大于10.0in.(大于254mm)±6％。
訂做MESH STRIP的形狀也能生產。Chomerics的“快切”技術提供具有無綻裂端頭的，按定做長度收尾切斷的襯料，這里所示的大多數斷面均可供貨。

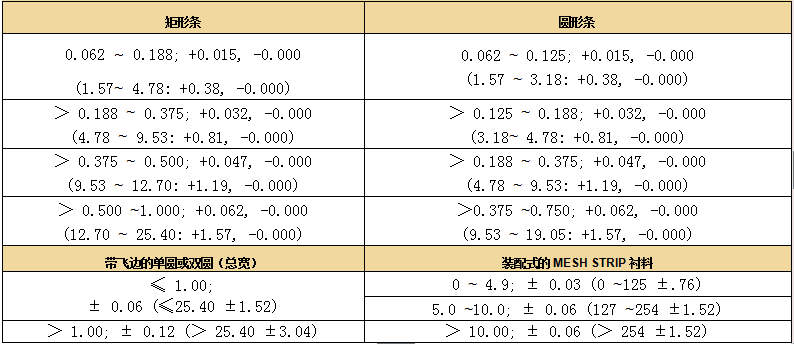

表1：MESH STRIP斷面公差
表2：
 矩形斷面 inches (mm)
|
|||||
| 高 | 寬 | 物料編號 | |||
| Monel | Ferrex | ||||
|
0.062 (1.57) |
0.062 (1.57) |
01-0101-0408 |
01-0104-0408 |
||
|
0.093 (2.36) |
0.093 (2.36) |
01-0101-0424 |
01-0104-0424 |
||
|
0.125 (3.18) |
0.125 (3.18) |
01-0101-0199 |
01-0104-0199 |
||
|
0.156 (3.96) |
0.125 (3.18) |
01-0101-0194 |
01-0104-0194 |
||
|
0.187 (4.75) |
0.187 (4.75) |
01-0101-0168 |
01-0104-0168 |
||
|
0.250 (6.35) |
0.250 (6.35) |
01-0101-0169 |
01-0104-0169 |
||
|
0.312 (7.92) |
0.312 (7.92) |
01-0101-0390 |
01-0104-0390 |
||
|
0.375 (9.53) |
0.375 (9.53) |
01-0101-0265 |
01-0104-0265 |
||
|
|
|||
| 直徑 | 物料編號 | ||
| Monel | Ferrex | ||
|
0.062 (1.57) |
01-0101-0064 |
01-0104-0064 |
|
|
|
||||
| A 直徑* | B 總尺寸 | 物料編號 | ||
| Monel | Ferrex | |||
|
0.062 (1.57) |
0.375 (9.53) |
01-0101-0983 |
01-0104-0983 |
|
|
0.093 (2.36) |
0.375 (9.53) |
01-0101-0826 |
01-0104-0826 |
|
|
0.125 (3.18) |
0.375 (12.70) |
01-0101-0008 |
01-0104-0008 |
|
|
0.156 (3.96) |
0.500 (12.70) |
01-0101-1162 |
01-0104-1162 |
|
|
0.187 (4.75) |
0.437 (11.10) |
01-0101-0075 |
01-0104-0075 |
|
|
0.250 (6.35) |
0.500 (12.70) |
01-0101-1331 |
01-0104-1331 |
|
|
0.312 (7.92) |
0.625 (15.88) |
01-0101-0530 |
01-0104-0530 |
|
|
0.375 (9.53) |
0.625 (15.88) |
01-0101-0568 |
01-0104-0568 |
|
|
0.437 (11.10) |
0.750 (19.05) |
01-0101-1192 |
01-0104-1192 |
|
|
0.500 (12.70) |
0.750 (19.05) |
01-0101-0789 |
01-0104-0789 |
|
表5:
|
|
||||
| A 直徑* | B 總尺寸 | 物料編號 | ||
| Monel | Ferrex | |||
|
0.062 (1.57) |
0.375 (9.53) |
01-0101-6164 |
01-0104-6164 |
|
|
0.125 (3.18) |
0.500 (12.70) |
01-0101-0449 |
01-0104-0449 |
|
|
0.187 (4.75) |
0.625 (15.88) |
01-0101-0019 |
01-0104-0019 |
|
|
0.250 (6.35) |
0.750 (19.05) |
01-0101-0949 |
01-0104-0949 |
|
|
0.375 (9.53) |
1.000 (25.40) |
01-0101-1277 |
01-0104-1277 |
|
昆山喬偉新材料有限公司
服務熱線：400-051-8106
公司傳真：0512-57929135
企業郵箱：ksqw@ksqw66.com
咨詢QQ：2879696435
公司地址：江蘇省昆山市張浦鎮南港虹新路28號
采購：派克固美麗MESH STRIP 全金屬襯料
- *聯系人：
- *手機：
- 公司名稱：
- 郵箱：
- *采購意向：
-
*驗證碼：
跟此產品相關的產品 / Related Products
- 派克固美麗SPRINGMESH高彈力襯料
新的編織絲網技術的優點在于不需要消耗大量的芯料。Chomerics 的新工藝生產的高彈力中空絲網襯料在70%的壓縮下，任具備驚人的復原能力。在80%的壓縮下，壓縮設定小于30%。
SPRINGMESH襯料有圓形的，用作溝槽內的襯料非常理想。它們是用0.004inch（0.10mm）直徑的鍍錫鋼絲編織成空心圓柱網，雙層絲網是優選的設計方案，用于提供最佳的EMI保護和壓縮-變位性能，定做結構也能提供。
典型應用包括用于室外的CATV箱的鑄件外殼、帶外側環境密封件的NEMA箱和工業用箱體。
- 派克固美麗帶彈性體芯的MESH STRIP
帶彈性體芯的MESH STRIP襯料是由雙層絲網圍繞矩形或圓形氯丁橡膠或硅酮芯編織組成的。編織絲網具有導電性用于EMI/EMP屏蔽，而芯料提供良好的可壓縮性和回彈能力。封閉力在50 - 100psi(0.34-0.69MPa)范圍內。
帶彈性體芯的MESH TRIP襯料不能提供壓力密封，但是它能提供對灰塵、雨水、通氣和其他有限的環境條件的密封。
- 派克固美麗POLASHEET/POLASTRIP襯料
POLASHEET和POLASTRIP襯料是EMI屏蔽和氣候密封材料的復合材料。實體或泡沫硅酮均可以指定作為氣候密封。
在POLASHEET襯料中，單獨的monel或鋁絲嵌在硅酮中，并且和配合法蘭表面垂直，提供EMI屏蔽。將絲彎曲提高回彈力，帶有高粘度壓敏粘合劑背襯的實體硅酮POLASHEET 襯料有貨。
在POLASTRIP襯料中，EMI屏蔽是由monel或鋁編織絲網嵌在硅酮中來提供的。POLASTRIP襯料以板料形式供貨，定做的襯料能夠很容易地從上面切下。甚至復雜的襯料能夠用便宜的刀模切下，而且定做的襯料能夠在工廠加工成客戶指定的規格尺寸。POLASTRIP襯料以條的形式供貨，或者由條來加工成定做的襯料。對于總尺寸小于4.5in.(114mm)的襯料，推薦采用模切板而不用條來拼接。
