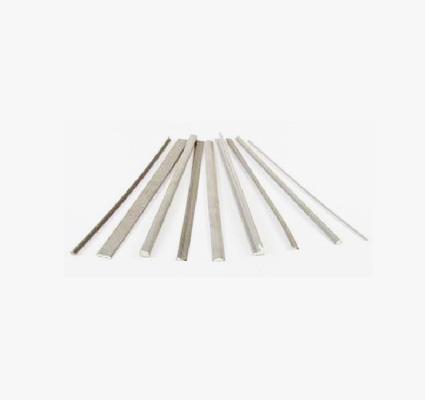

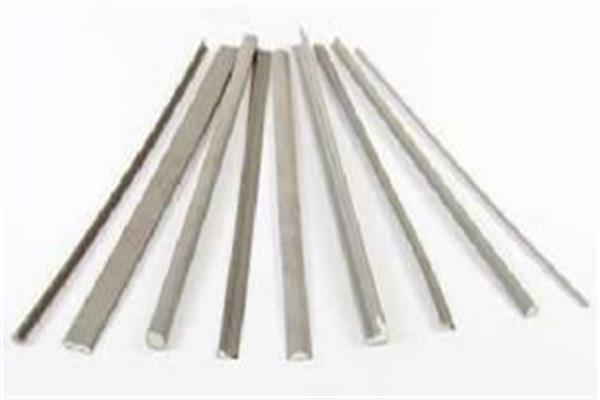

SOFT-SHIELD 5000系列導電泡棉（泡沫芯加導電外套）

產品特性
-預先切割的條狀方便應用
-導電PSA壓敏黏合劑(PSA)優化了襯墊粘合和電子接口界面阻抗
-優良的壓縮設定特性優于傳統的導電泡棉
-低封閉力要求
-多重封閉循環后表現出穩定的電氣性能（通過電阻）
-RoHS認證和UL 94V-0 阻燃率
-低變位率（5%）SOFT-SHIELD- 4850 系列襯墊表現出完美的電氣特性

訂購熱線：400-051-8106

產品優勢

SOFT-SHIELD 5000系列導電泡棉（泡沫芯加導電外套）

√普通功用或UL94V-0額定品種的選擇
√典型要求<1lb/in(0.175N/mm)封閉力-比其他的襯料低5倍
√從20MHz至10GHz>90db衰減
√非對稱斷面和C,V,P,D形斷面
√10,000次壓縮后性能不降低
√寬分離襯，便于去除
√在分離紙上的輕切件，可方便地“撕和粘”接地應用
√自收尾外套-無銳邊
√對Bellcore GR-64-Core空氣污染要求進行試驗
√定做的長度，定做的斷面

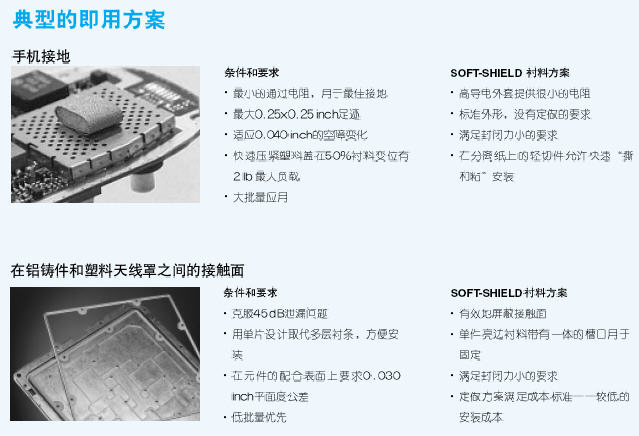

SOFT-SHIELD 5000系列EMI襯料設計用于滿足當今民用電子機殼、醫療電子器件、工廠自動化設備和接地應用對屏蔽和機械性能的嚴格要求，特別適合于薄壁的塑料機殼。

SOFT-SHIELD 5000系列EMI襯料

產品配置

襯料以標準8英尺長或按長度切斷的帶料供貨。根據斷面也能卷料供貨，為了快速“撕和粘”接地應用，材料作為在聚酯膜分離背襯上的輕切件供貨或者作為單獨的件供貨。

Chomerics也制造單件的、由連續長度料拼接的亮邊襯料。由于這些材料具有完全遮蓋的表面，特別適合用于要求360°EMI屏蔽的小封閉力應用場合或者便于安裝單件襯料的場合。

表一：典型性能

典型性能
性能	試驗方法	SOFT-SHIELD 5000
屏蔽效果	CHO-TM-TP08	見圖 1
壓縮-變位	ASTM C165(修改)	要求技術通報 172
壓縮設定	ASTM D3574(修改)	< 25%
導電率	CEPS-0002	0.1 ohm/sq.,max.
粘合劑撕裂強度	ASTM D1000(90°彎曲)	0.7 N/mm,min.
壓敏粘合劑	-	無壓敏粘合劑
工作溫度范圍	-	-40~+70℃

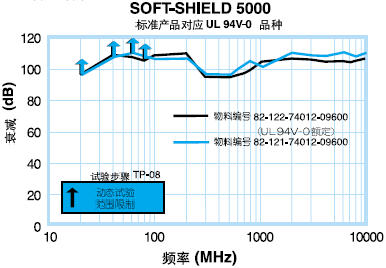

表二：屏蔽效果

屏蔽效果

訂購信息

SOFT-SHIELD 5000 Family	A 1.銀色鍍鎳尼龍 RIP停止織物 B： 2.丙烯酸壓敏粘合劑（PSA） C： 2.UL 94V-0等級	剖面型號	標準長度是96英寸。例如：09600 = 96” 切割長度可選擇
參照表1-9，使用部分的所示編號方案訂購5000系列導電泡棉。

自定義模切部件請聯系客服。

表1

矩形條inches (mm)
剖面型號	高 (mm)	寬 (mm)
74039	0.020 (0.50)	0.157 (4.00)
74020	0.039 (1.00)	0.157 (4.00)
74003	0.039 (1.00)	0.197 (5.00)
74038	0.039 (1.00)	0.275 (7.00)
74004	0.039 (1.00)	0.394 (10.00)
74035	0.059 (1.50)	0.157 (4.00)
74040	0.062 (1.60)	0.200 (5.00)
74034	0.071 (1.80)	0.551 (14.00)
74002	0.079 (2.00)	0.157 (4.00)
74005	0.079 (2.00)	0.275 (7.00)
74066	0.079 (2.00)	0.355 (9.00)
74025	0.079 (2.00)	0.394 (10.00)
74049	0.079 (2.00)	0.827 (21.00)
74099	0.090 (2.30)	0.157 (4.00)
74102	0.098 (2.50)	0.870 (22.00)
74048	0.118 (3.00)	0.157 (4.00)
74023	0.125 (3.18)	0.250 (6.35)
74000	0.125 (3.18)	0.375 (9.53)
74012	0.125 (3.18)	0.500 (12.70)
74001	0.125 (3.18)	0.800 (20.32)
74015	0.130 (3.30)	0.190 (4.83)
74054	0.200 (5.00)	0.300 (7.60)
74016	0.250 (6.35)	0.375 (9.53)
74014	0.250 (6.35)	0.500 (12.70)
74021	0.375 (9.53)	0.500 (12.70)

表2

方形條 inches (mm)
剖面型號	高 (mm)	寬 (mm)
74018	0.118 (3.00)	0.118 (3.00)
74017	0.200 (5.00)	0.200 (5.00)
74022	0.236 (6.00)	0.236 (6.00)
74118	0.250 (6.35)	0.250 (6.35)
74024	0.375 (9.53)	0.375 (9.53)
74028	0.500 (12.70)	0.500 (12.70)

表3

D型條 inches (mm)
剖面型號	高	寬 (mm)
74037	0.060 (1.52)	0.150 (3.80)
74081	0.070 (1.78)	0.250 (6.35)
74019	0.090 (2.30)	0.090 (2.30)
74031	0.090 (2.30)	0.150 (3.80)
74053	0.100 (2.54)	0.250 (6.35)
74052	0.108 (2.74)	0.150 (3.80)
74055	0.110 (2.79)	0.225 (5.72)
74074	0.110 (2.79)	0.380 (9.65)
74013	0.120 (3.05)	0.150 (3.80)
74036	0.120 (3.05)	0.250 (6.35)
74006	0.140 (3.56)	0.250 (6.35)
74058	0.141 (3.58)	0.360 (9.14)
74056	0.155 (3.94)	0.250 (6.35)
74041	0.157 (4.00)	0.150 (3.80)
74030	0.157 (4.00)	0.236 (6.00)
74033	0.180 (4.57)	0.400 (10.16)
74011	0.250 (6.35)	0.375 (9.53)
74029	0.375 (9.53)	0.500 (12.70)

表4

C型條 inches (mm)
剖面型號	高 (mm)	寬
74057	0.250 (6.35)	0.280 (7.11)
74008	0.385 (9.78)	0.420 (10.67)
74027	0.465 (11.81)	0.420 (10.67)

表5

Astragel 條 inches (mm)
剖面型號	高 (mm)	寬 (mm)
74010	0.675 (17.14)	0.580 (14.73)

表6

P型條inches (mm)
剖面型號	高 (mm)	寬
74009	0.130 (3.30)	0.520 (13.20)

表7

三角帶inches (mm)
剖面型號	高 (mm)	寬 (mm)
74063	0.118 (3.00)	0.150 (3.81)
74042	0.782 (19.86)	0.882 (22.40)

表8

刀刃條 inches (mm)
剖面型號	高 (mm)	寬 (mm)
74007	0.106 (2.69)	0.445 (11.30)

表9

其他SOFT-SHIELD 5000 剖面 inches (mm)
剖面	剖面型號	高 (mm)	寬 (mm)
Stealth Shape	74059	0.080 (2.03)	0.675 (17.15)
Stealth Shape	74101	0.100 (2.54)	0.393 (9.98)
Stealth Shape	74095	0.120 (3.05)	0.400 (10.16)
Stealth Shape	74084	0.134 (3.40)	0.625 (15.88)
Clip Shape	74045	0.200 (5.08)	0.156 (3.96)
Clip Shape	74077	0.240 (6.10)	0.296 (7.52)
T-Slot Shape	74079	0.180 (4.57)	0.375 (9.52)
Tall D Shape	74032	0.126 (3.20)	0.090 (2.29)
