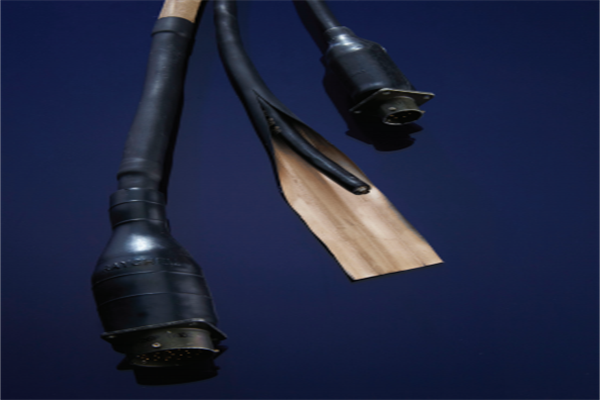

派克固美麗CHO-SHRINK導電熱可收縮屏蔽
CHO-SHRINK管是一種熱可收縮聚烯烴管，對電纜、連接器和電纜/連接器終端提供有效的EMI屏蔽。CHO-SHRINK比傳統的金屬編織物屏蔽要明顯節省重量。并且能夠非常容易地用在標準收縮管加熱裝置上。
CHO-SHRINK管的主要特點是獨特的Chomerics的導電涂料，把它涂在管子的表面，保持柔軟、均勻和完整，甚至在最大收縮之后仍如此。這種銀基系統的涂料能夠涂在內表面、外表面或者內、外表面上，標準的CHO-SHRINK管僅以內表面導電。
標準（庫存的）的長度是4 feet（1.22 m），長度再長，CHO-SHRINK的截面可以用涂外層的短管來“拼”接在一起，保持一段到另一段的導電連續性。
其他的CHO-SHRINK產品包括薄壁套和模制的罩、轉換導管和分開接頭。
|
派克固美麗 CHO-SHRINK導電熱可收縮屏蔽 CHO-SHRINK管是一種熱可收縮聚烯烴管，對電纜、連接器和電纜/連接器終端提供有效的EMI屏蔽。CHO-SHRINK比傳統的金屬編織物屏蔽要明顯節省重量。并且能夠非常容易地用在標準收縮管加熱裝置上。 CHO-SHRINK管的主要特點是獨特的Chomerics的導電涂料，把它涂在管子的表面，保持柔軟、均勻和完整，甚至在最大收縮之后仍如此。這種銀基系統的涂料能夠涂在內表面、外表面或者內、外表面上，標準的CHO-SHRINK管僅以內表面導電。 標準（庫存的）的長度是4 feet（1.22 m），長度再長，CHO-SHRINK的截面可以用涂外層的短管來“拼”接在一起，保持一段到另一段的導電連續性。 其他的CHO-SHRINK產品包括薄壁套和模制的罩、轉換導管和分開接頭。 |
|

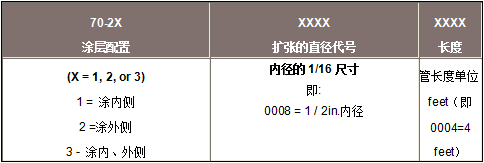

例:70-21-0016-0004是4feet 長，1 in.直徑管，涂內側。

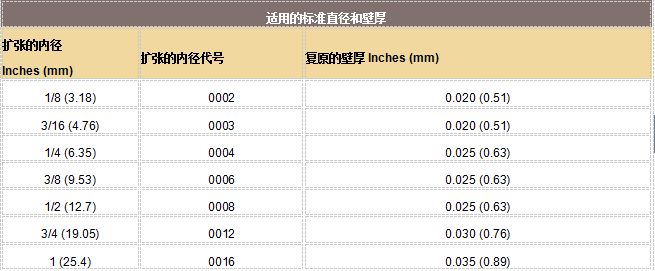

表1：
圖1：展開整個電纜，所有分線放在適合的地方。
圖2：滑動CHO-SHRINK 連續拼接套（外側銀，內側無鍍層）到位，這里的連接器罩或者轉換導管將對電纜產生收縮。
圖3:加熱收縮連接接頭，使其緊緊貼住線束。
圖4：滑動預切長度的CHO-SHRINK管（內側加涂料）到位，使每個連續拼接套的一半在端部搭接。當確定切斷長度時，允許最大5%長度收縮。
圖5：加熱，貼著線束收縮管子。在每個連接接頭，大約1/2至1-1/2in.的導電（銀）表面應當暴露出來。
圖6：滑動CHO-SHRINK轉換導管到位，在需要處弄彎分線，充分?jǐn)U張了的轉換導管通過分開接頭交叉點。當定位合適時，暴露的連續接頭應當全部被轉換導管罩住。
圖7：加熱，現場收縮轉換導管。在收縮過程中，可以用手定位轉換導管，保證正確的對準和便于分開角度。每個轉換導管的端頭應當壓入拼接套，使每個開口周圍的導電熱熔粘合劑圍繞接口流動，提供機械粘合和密封。注意：轉換導管收縮后，直到冷卻不要觸動電纜。
圖8：如果CHO-SEAL導電墊圈要用來端接單獨的線屏蔽：
A.剝?nèi)ッ繉泳€的外層并且切開屏蔽，留下1/4”-3/8”暴露的屏蔽；
B.梳理暴露的屏蔽回到外套上；
C.插線進行墊圈，暴露的屏蔽就O可靠地位于墊圈的中心。
圖10：在連接器上滑動CHO-SHEINK罩，然后對中，這樣在一端，罩子將在背殼（或適配器）的螺紋上收縮，在另一端是暴露的連接接頭。
圖11：加熱并且開始首先在連接器端收縮罩子，用手保證合適的位置。壓罩子緊貼背殼，這樣導電熱熔粘合劑提供機械粘接和密封，連續收縮罩子，工作從連接器開始直到電纜。壓下罩子的“尾”端貼著暴露的接頭，使導電熱熔粘接和密封。
