派克固美麗COMBO STRIP 襯料

產品簡介

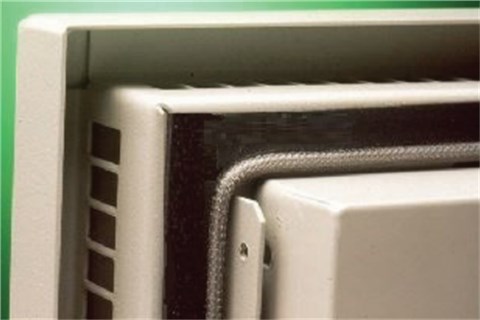

COMBO STRIP襯料是MESH STRIP 襯料和彈性氣候密封條的平行組合。各種標準斷面的COMBO STRIP襯料可以帶粘合劑或不帶粘合劑背襯。COMBO STRIP襯料在彈性體兩側的配置也可以供貨。

COMBO STRIP 襯料推薦用于除了要求EMI/EMP屏蔽還要求氣候密封的應用場合。這種襯料也非常適用于僅要求屏蔽的場合，而且彈性體上的粘合劑背襯安裝時非常方便。要獲得可靠的屏蔽與密封，COMBO STRIP 襯料的兩個部分必須和兩個配合表面接觸。

產品詳情

產品描述

產品應用

在應用中，過度壓縮可能會引起彈性體的密封性能下降，金屬壓縮限位有可能并入襯料的彈性體部分。

在COMBO襯料中標準EMI/EMP屏蔽是Monel 或Ferrex絲，盡管其他金屬和合金（例如鋁）是可行的。標準的彈性體是氯丁橡膠泡沫（MIL-R-6130,類型II）、中空的實體氯丁橡膠（MIL-R-6855,等級II)、硅酮泡沫（AMS3195）或者實體硅酮（ZZ-R-765,等級2B),其他的彈性體例如氟硅酮，可以作為代用品。

在要求封閉力小、變位大的應用場合，推薦采用泡沫彈性體。在彈性體芯料上加網，連同泡沫彈性體，能夠進一步改善封閉力小的效果。對于要求壓縮率較小的應用場合，最好用實體彈性體。

產品特性

粘合劑背襯：

粘度高，適用期長的聚丙烯粘合劑作為氯丁橡膠和硅酮彈性體的選項供貨。

壓縮和封閉性能：

對于帶實體彈性體芯的COMBO襯料通常絲網比彈性體高出0.031in.(0.79mm),以保證絲網的合適的壓縮量。一般來說，實體彈性體的封閉壓力在25-100psi(0.17-0.69MPa)之間。對于中等EMI屏蔽，而且當泡沫彈性體用作有限的環境密封時，壓力低到10psi(0.07MPa)就足夠了。

在要求采用泡沫彈性體的應用場合，通過在密封件中粘接墊圈狀的金屬壓縮限位，就能夠避免在螺栓孔口處的過度壓縮。

對于作用力過度集中在面層襯料的應用場合，為了保證無過度壓縮，可以把實體金屬限位粘接在螺栓孔之間的襯料中。

圖1：壓縮限位

訂貨步驟

標準COMBO STRIP襯料：標準卷長25尺（7.62米）。定做的卷長需和我們的客服聯系。通過表1至表3的物料編號來訂貨。如果所列出的部件無合適的，請詳細說明所需的斷面、彈性體材料和EMI絲網襯料，注意下列的尺寸范圍。

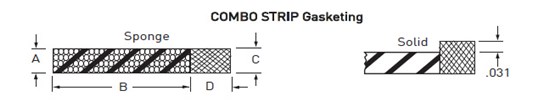

絲網尺寸：

Min.(C)=0.062in.(1.57mm)

(D)=0.125in.(3.18mm)

Max.(C)=0.375in.(9.53mm)

(D)=1.000in.(25.4mm)

彈性體尺寸：

Min.(A)=0.062in.(1.57mm)

(B)=0.125in.(3.18mm)

Max.(A)=0.375in.(9.53mm)

(B)=1.000in.(25.4mm)

對于實體彈性體，絲網材料一般比彈性體厚0.031in.（0.79mm）。

裝配式的COMBO襯料：選擇合適的彈性體和絲網襯料，并且確定襯料的厚度和寬度。確定需要壓縮限位及其類型。準備并且提高包括技術條件、尺寸和公差的圖紙給我們的客服。
